eos交易同步过程和区块生产过程源码分析

Posted on | In

交易同步过程

1 通过命令cleos调用 cleos transfer ${from_account} ${to_account} ${quantity} 发起交易
2 eos调用chain_plugin 的push_transaction,内部调用注册好的方法。

1
app().get_method<incoming::methods::transaction_async>();

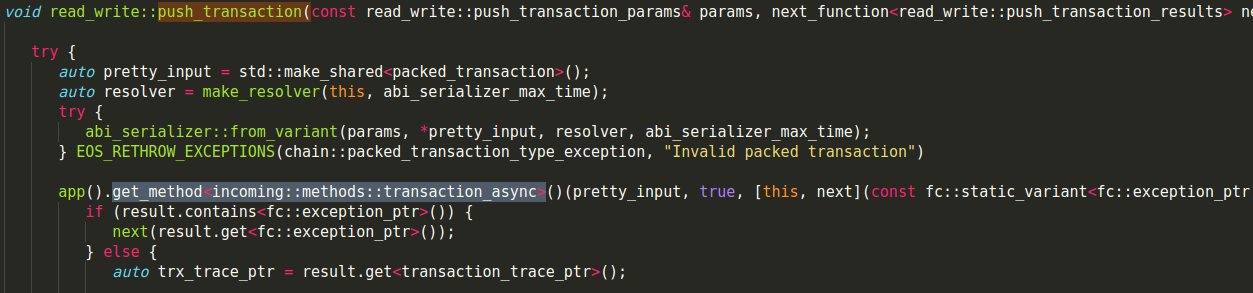

代码截图如下
在producer_plugin插件的plugin_initialize函数中提前注册了incoming::methods::transaction_async。
所以实际调用了producer_plugin_impl的on_incoming_transaction_async(trx, persist_until_expired, next )函数,
传递的参数分别是pretty_input,true,和一个lambda匿名函数

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
app().get_method<incoming::methods::transaction_async>()(pretty_input, true, [this, next](const fc::static_variant<fc::exception_ptr, transaction_trace_ptr>& result) -> void{
         if (result.contains<fc::exception_ptr>()) {
            next(result.get<fc::exception_ptr>());
         } else {
            auto trx_trace_ptr = result.get<transaction_trace_ptr>();

            try {
               chain::transaction_id_type id = trx_trace_ptr->id;
               fc::variant output;
               try {
                  output = db.to_variant_with_abi( *trx_trace_ptr, abi_serializer_max_time );
               } catch( chain::abi_exception& ) {
                  output = *trx_trace_ptr;
               }

               next(read_write::push_transaction_results{id, output});
            } CATCH_AND_CALL(next);
         }
      });

3 在producer_plugin_impl的on_incoming_transaction_async中调用controller的 push_transaction，并执行trx。
将交易插入_pending_incoming_transactions中
接下来调用了controller的push_transaction函数
4 controller的push_transaction函数中发送消息accepted_transaction，而目前常用的网络插件为bnet_plugin,net_plugin目前已作为备用,
由于在bnet_plugin的startup函数中绑定了消息回调函数

1
2
3
4
my->_on_appled_trx_handle = app().get_channel<channels::accepted_transaction>()
                                .subscribe( [this]( transaction_metadata_ptr t ){
                                       my->on_accepted_transaction(t);
                                });

通过app().get_channel将channels::accepted_transaction信号和lambda表达式绑定起来，所以当controller发送信号accepted_transaction就会调用这个lambda表达式传递参数，从而调用bnet_plugin_impl中on_accepted_transaction函数。
5 bnet_plugin_impl通过on_accepted_transaction将消息广播到其他节点

1
2
3
4
void on_accepted_transaction( transaction_metadata_ptr trx ) {
            if( trx->implicit || trx->scheduled ) return;
            for_each_session( [trx]( auto ses ){ ses->on_accepted_transaction( trx ); } );
         }

6 其他节点收到消息后，进入on处理流程，发送transction消息

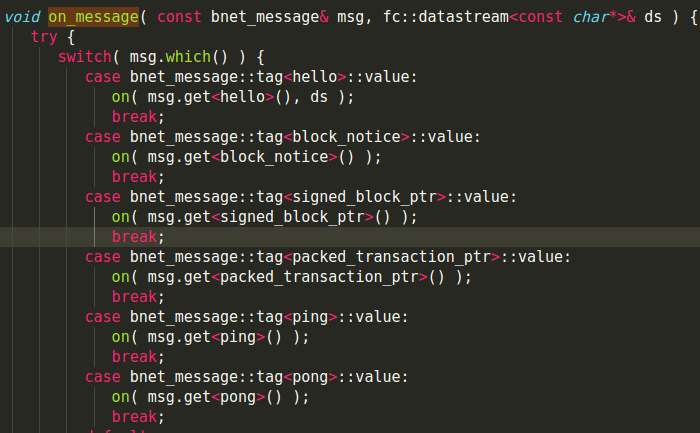

bnet_plugin处理消息函数
transaction消息处理
通过

1
app().get_channel<incoming::channels::transaction>().publish(p);

发送transaction消息。
7 producer_plugin绑定了消息处理的回调函数
收到消息后，调用on_incoming_transaction_async，调用controller的 push_transaction，并执行trx。
以上就是eos交易同步过程。

区块生产过程

整体的区块生产流程
1 检查自己是否是生产者，一个生产者500ms出一次块，共出12次之后切换生产者。
2 对上次确认的区块到本次的区块做BFT签名，涉及函数set_confirmed和maybe_promote_pending,具体可以参看controller中start_block函数
3 等待一个出块周期500ms
4 计算action的merkle root
5 计算transaction的merkle root
6 对区块签名
7 提交区块到DB
8 递归调用schedule_production_loop
区块生产流程图

区块同步过程

1 参考区块生产过程，producer_plugin循环生产区块，先start_block处理BFT签名并确定不可逆的区块数，之后produce_block调用controller
2 controller使用finalize_block计算merkle root，使用commit_block提交到fork database中，
只截取commit_block部分代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
void commit_block( bool add_to_fork_db ) {
      try {
         //判断是否加入fork_db中
         if (add_to_fork_db) {
            pending->_pending_block_state->validated = true;
            auto new_bsp = fork_db.add(pending->_pending_block_state, true);
            emit(self.accepted_block_header, pending->_pending_block_state);
            head = fork_db.head();
            EOS_ASSERT(new_bsp == head, fork_database_exception, "committed block did not become the new head in fork database");
         }

         emit( self.accepted_block, pending->_pending_block_state );
         emit( self.accepted_block_with_action_digests,
            std::make_shared<block_state_with_action_digests>(pending->_pending_block_state, pending->_action_digests) );
      } catch (...) {
         //....
      }
   }

实际上controller的commit_block做了几件事

1
2
3
4
1 设置pending_block_state为有效的
2 调用fork_db 的add函数，携带pending_block_state并通过引用返回，函数返回值为一个新的block_state_ptr
3 发送accepted_block_header信号
4 发送accepted_block 和 accepted_block_with_action_digests信号

下面展开fork_db的add函数

1
2
3
4
5
6
7
8
9
10
block_state_ptr fork_database::add( const block_state_ptr& n, bool skip_validate_previous ) {
     //取出不可逆头
     my->head = *my->index.get<by_lib_block_num>().begin();
     auto lib    = my->head->dpos_irreversible_blocknum;
     auto oldest = *my->index.get<by_block_num>().begin();
     if( oldest->block_num < lib ) {
        prune( oldest );
     }
     return n;
  }

fork db会依据start_block中计算的不可逆区块数，将不可逆的区块删除(调用prune)，

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
void fork_database::prune( const block_state_ptr& h ) {
      auto itr = my->index.find( h->id );
      if( itr != my->index.end() ) {
         //发送不可逆信号，controller绑定了回调处理
         irreversible(*itr);
         my->index.erase(itr);
      }
      auto& numidx = my->index.get<by_block_num>();
      auto nitr = numidx.lower_bound( num );
      while( nitr != numidx.end() && (*nitr)->block_num == num ) {
         auto itr_to_remove = nitr;
         ++nitr;
         auto id = (*itr_to_remove)->id;
         remove( id );
      }
   }

并发送irreversible消息,controller绑定了该消息处理的回调函数

1
2
3
fork_db.irreversible.connect( [&]( auto b ) {
                                 on_irreversible(b);
                                 });

3 controller收到消息后，调用on_irreversible处理发送irreversible_block消息。bnet注册了该消息处理的回调函数

1
2
3
4
my->_on_irb_handle = app().get_channel<channels::irreversible_block>()
                                .subscribe( [this]( block_state_ptr s ){
                                       my->on_irreversible_block(s);
                                });

4 bnet_plugin 收到消息后，调用on_irreversible_block处理。并广播给其他节点。
5 controller发送accepted_block_header和accepted_block消息。
6 producer_plugin收到消息后， 调用on_block，calc_dpos_last_irreversible计算不可逆块。
7 bnet_plugin/net_plugin 收到之后广播到其他节点。
8 其他节点的bnet_plugin/net_plugin收到P2P消息后，发送block消息

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
void on( const signed_block_ptr& b ) {
           peer_ilog(this, "received signed_block_ptr");
           if (!b) {
              peer_elog(this, "bad signed_block_ptr : null pointer");
              EOS_THROW(block_validate_exception, "bad block" );
           }
           status( "received block " + std::to_string(b->block_num()) );
           //ilog( "recv block ${n}", ("n", b->block_num()) );
           auto id = b->id();
           mark_block_status( id, true, true );

           app().get_channel<incoming::channels::block>().publish(b);

           mark_block_transactions_known_by_peer( b );
        }

9 Producer_plugin收到block消息后调用controller的push_block函数
10 Controller调用apply_block判断如果新收到的block比原有的链长，则切换到新链上
11 Controller调用finalize_block计算merkle root，使用commit_block提交到DB
以上就是区块同步过程。
区块同步流程图
